图解液压机的四种结构形式

时间:2015-05-04 16:55 作者:admin 点击: 次
　
      初了解液压机的朋友，对液压机的分类不是很了解，今天小编整理了分类和图片，让初学者一目了然。用途广泛的液压机一般有：单臂液压机、四柱液压机、框架式液压机和龙门液压机四种。其中四柱液压机又分为二梁四柱液压机和三梁四柱液压机、双柱液压机，大吨位的还有三梁八柱液压机。在电机行业中按照机架组成方式来分立式压装机和卧式轴承压装机（液压机）。下面我们就逐一配图展示：　

1.三梁四柱式液压机。这是常见的一种结构型式，尤其是大型自由锻造液压机通常采用的一种结构型式。　
250吨三梁四柱液压机样机图示
2.整体框架式液压机。主机架为整体焊接或整体铸造，如下拉式自由锻造液压机。　

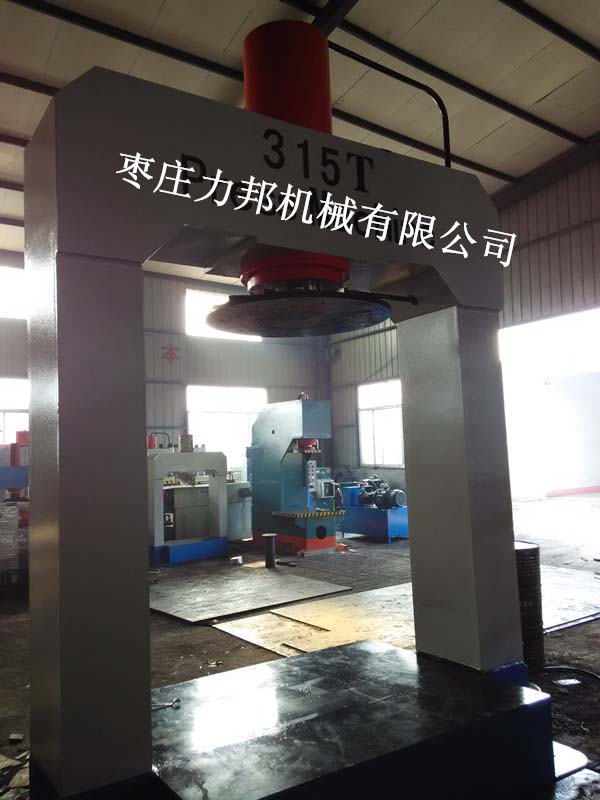

龙门框架式液压机图示
3.单臂式液压机。这种结构多用于冲压液压机或小型锻造液压机。单臂液压机机架为整体铸钢结构或钢板焊接结构，结构简单，工作时可以从三个方向接近工件，操作简单方便。但整个机架刚性较差，为了保证机架有足够的强度和刚度，有时机架做的比较笨重。　
单臂液压机图示

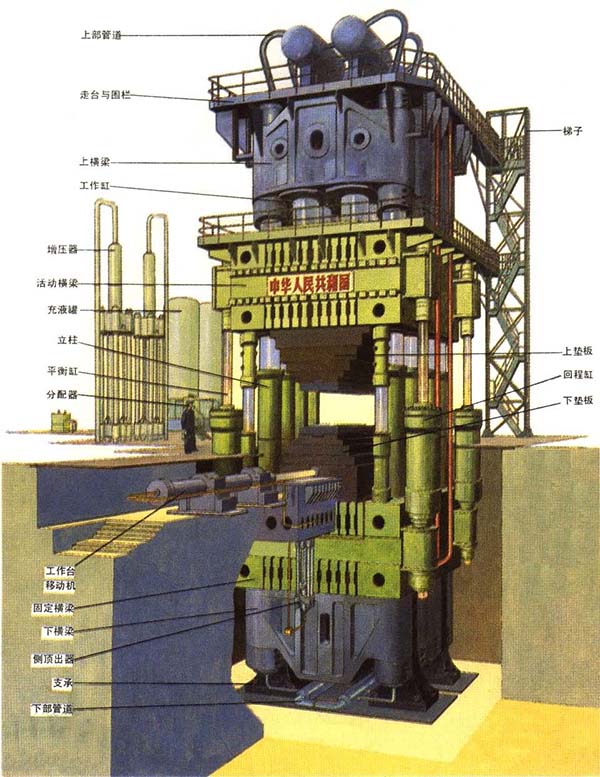

4.三梁多柱组合式。对于大型模锻液压机，其大吨位使得本体结构设计变得复杂，受制造、安装、运输等条件的限制，本体往往采用分体组合结构。我国自行设计制造的300MN模锻水压机采用的是三梁多柱组合结构。　下图所示的就是一款双缸八柱液压机。

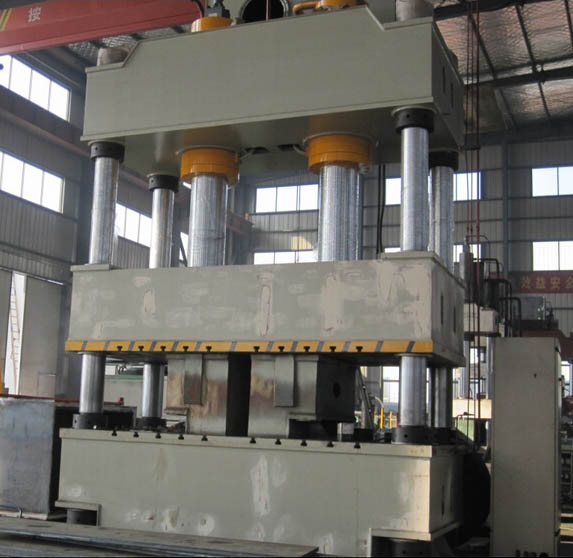

双缸八柱液压机展示
5.多板组合框架式。对于大型多向模锻液压机，其大吨位和对压机刚度的更高要求使得本体结构设计变得更加复杂。
组合框架式液压机图示　
6.钢带缠绕框架式。用钢带缠绕方式制成的预应力液压机机架，具有结构轻巧、尺寸小、抗疲劳性能好及造价低廉等特点。
钢带缠绕框架式图示
这种液压机，我公司目前不生产，如果有需求的厂家，请提前联系枣庄力邦机械。
以上就是日常应用比较广泛的几款液压机，给大家做下参考。
