三梁四柱液压机立柱结构图

时间:2015-08-10 19:28 作者:admin 点击:
    定制三梁四柱液压机的时候,立柱的首例情况必须计算准确,才能确保订购的液压设备满足需求,下面我们一起来看涨三梁四柱液压机的立柱受力图(如下图所示):

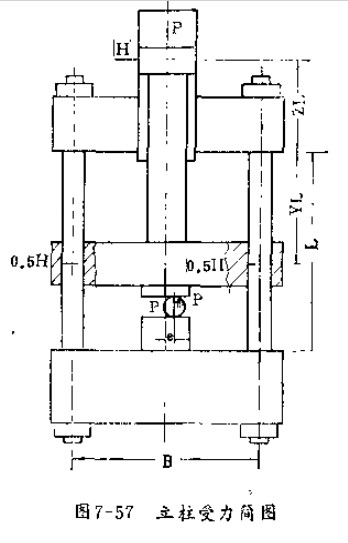

三梁四柱液压机立柱受力结构图示
三梁四柱液压机立柱具体计算方法:

 1.立柱受力情况及结构尺寸

  本例计算时仍取e=C,以便对公式的计算误差和修正的理由有具体的了解。

  立柱插入上横梁部分:

  d1=13厘米 F1=134平方厘米 W1=219平方厘米

  立柱插入工作台部分:

  d2=12.2厘米 F2=118平方厘米 W2=185平方厘米

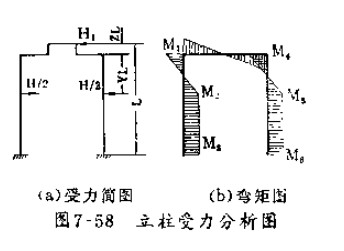

四柱式液压机受力分析图

  2.受力分析

  将三梁四柱结构简化或用平面框架来代替。设两侧立柱受力均匀,上横梁及工作台均为绝对刚体,则受力情况及弯矩图。
        不知道这样给大家介绍三梁四柱式液压机立柱计算方法是否清晰了解了,不清楚的地方欢迎咨询力邦机械孙工:
13306379193
