单柱液压机上使用的溢流阀具体特点
时间:2015-11-04 10:28 作者:admin 点击:
次

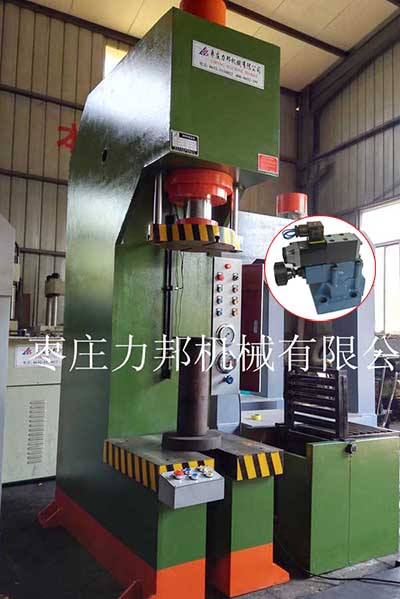

衡量单柱液压机运转性能好坏的关键指标压力控制阀-溢流阀，在液压设备中起到定压溢流、稳压，系统卸荷和安全保护作用。使泵卸荷及使液压缸回油腔行程背压等功能，核心指标包括静态和动态两种性能指标。今天力邦机械小编和大家一起分享和了解下单臂液压机上使用的溢流阀原理和5个核心指标的具体功效：
单柱液压机溢流阀原理:
在定量泵节流调节系统中，定量泵提供的是恒定的流量，当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力。
在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定(阀口常随压力波动开启。
单臂液压机溢流阀作用：
1.调压溢流
系统采用定量泵供油的节流调速时，常在其进油路或回油路上设置节流阀或调速阀，使泵油的一部分进入液压缸工作，而多余的油须经溢流阀流回油箱，溢流阀处于其调定压力的常开状态，调节弹簧的预紧力，也就调节了系统的工作压力。因此，在这种情况下溢流阀的作用即为溢流阀调压
2.安全保护
系统采用变量泵供油的时候，系统内没有多余的油需溢流，其工作压力由负载决定，这时与泵并联的的溢流阀只有在过载时才需打开，以保障系统的安全。因此，这种系统中的溢流阀又称为安全阀，是常闭的。 3.使泵卸荷
采用先导式溢流阀调压的定量泵，当阀的外控口与油箱连通时，其主阀芯在进口压力很低时即可迅速抬起，使泵卸荷，以减少能量损耗。当电磁铁通电时，溢流阀外控口通油箱，因而能使泵卸荷。 4.远程调压
当先导式溢流阀的外控与调压较低的溢流阀连通时，其主阀芯上腔的油压只要达到低压阀的调整压力，主阀芯即可抬起溢流，从而实现远程调压。当电磁阀不通电右位工作时，将先导式溢流阀的外控口与低压调压阀断开，相当于堵塞外控口，则由主阀上的导阀调压。利用电磁阀可实现两级调压，但远程调压阀的调定压力必须低于导阀调定的压力
5.形成背压
将溢流阀设置在液压缸的回油路上，可使缸的回油腔行程背压，用以消除负载突然减小或变为零时液压缸产生的前冲现象，提高运动部件运动的平稳性。因此这种用途的阀也称为背压阀。
