液压机下滑块的工作原理
时间:2015-08-07 12:08 作者:admin 点击:
次
我们还是承接上节介绍到的

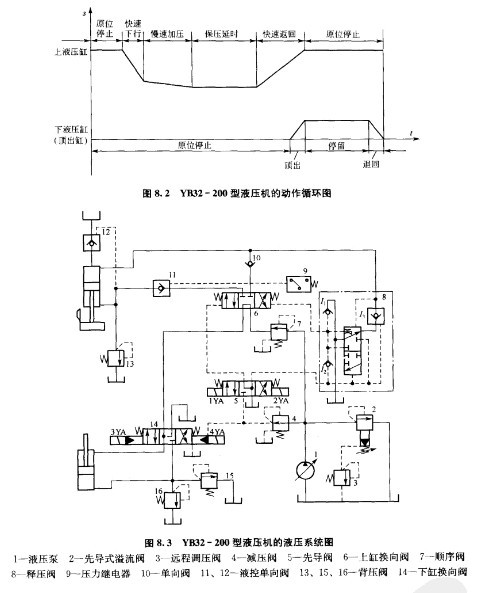

液压机上滑块的工作原理，把图分享给大家，接着给大家介绍四柱液压机下滑块的工作原理：
(1)向上顶出。当电磁铁4YA通电时，系统中油被流动情况如下。
进油路:液压泵→顺序阀7→上液压缸换向阀6(中位)→下液压缸换向阀14(右位)→下液压缸下腔。下液压缸活塞向上运动，下滑块顶出。
回油路:下液压缸上腔→下液压缸换向阀14(右位)→油箱。
下滑块上移至下液压缸中活塞碰上液压缸盖时，便停在这个位置上。
(2)向下退回。当电磁铁4YA断电、3YA通电时，系统中油液流动情况如下。
进油路:液压泵→顺序阀7→上液压缸换向阀6(中位)→下液压缸换向阀14(左位)→下液压缸上腔，下液压缸活塞向下运动，下滑块退回。
回油路:下液压缸下腔→下液压缸换向阅14(左位)→油箱。
(3)原位停止。电磁铁3YA、4YA都断电，下液压缸换向阀14处于中位。
有些模具工作时需要对于件进行压紧拉深。当在四柱油压机上用模具作薄板拉深压边时，要求下滑块上升到一定位置实现上下模具的合模，使合模后的模具既保持一定的压力将工件夹紧，又能使模具随上滑块的下压而下降(压边)。这时，下缸换向阀14处于中位，由于上液压缸的压紧力远远大于下液压缸向上的上顶力，上液压缸滑块下压时下液压缸活塞被迫随之下行。上液压缸下腔的油液进入下液压缸上腔，下液压缸下腔的袖液经下液压缸溢流阀16流回油箱，这样可以通过调整溢流阀16的开启压力值来调整所需的下液压缸的上顶力。
